La simplification des pièces d’un ensemble permet d’éliminer certaines fonctions des pièces comme : les perçages, chanfreins, congés, etc… qui sont utiles pour leur fabrication, mais qui n’ont aucun intérêt lorsqu’elles sont importées dans d’autres logiciels CAO.
En effet, en éliminant ces fonctions, vous allégez la taille des pièces de votre ensemble pour l’exportation vers d’autres logiciels CAO qui n’exigent pas le détail des pièces.
Dans ce document, vous verrez comment simplifier les pièces dans un ensemble en utilisant la fonction Remplir les cavités dans Inventor.
- Ouverture du fichier d’assemblage « Table.iam ».
- Localiser les pièces comportant des fonctions non nécessaires à l’exportation.
Dans cet ensemble, la pièce « PW74F_10.0002 », représentant la charnière de la table ainsi que les pieds de la table, contient des fonctions qui peuvent être éliminées.
Vous pouvez modifier les pièces dans le fichier d’assemblage ou les ouvrir dans une fenêtre séparée.
3- Ensuite, sélectionnez la pièce « PW74F_10.0002 » dans le navigateur puis clic droit Ouvrir
Vous constatez que cette pièce contient plusieurs perçages inutiles qui peuvent être éliminés
Donc, nous pouvons éventuellement, supprimer, l’ensemble ou une partie de ces perçages afin d’alléger la taille du fichier.

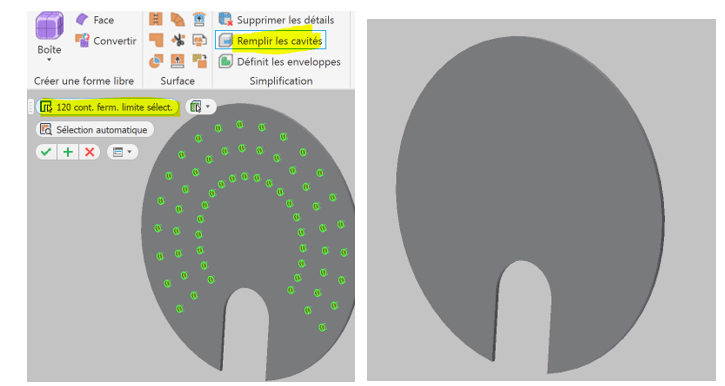

-Cliquez sur ‘’Remplir les cavités’’ dans groupe de fonctions ‘’ Simplification’’
Une mini barre avec plusieurs options de remplissage s’affiche à l’écran
-Vous pouvez choisir l’option « Sélectionner une arête » puis sélectionnez l’ensemble des arêtes de l’élément à remplir
-Choisissez l’option « Sélectionner le contour fermé » pour choisir certains des contours d’élément à remplir
- Choisir l’option « Sélectionner une face » pour choisir tous les contours d’une face sélectionnée à remplir
REM :
Un message sur la mini barre, vous indique le nombre de contours trouvé à remplir
