A chaque ouverture de Revit, si on ne fait pas attention s’est une véritable roulette russe des vues. On ne sait jamais sur quelle vue le projet va commencer. Pour être sûre d’ouvrir le projet avec la même vue, vous devez utiliser l’outil « Vue de départ ».
Alors, comment gérer la page d’accueil de vos projets ? Cet article va vous permettre de voir et de connaitre les différentes étapes pour créer et d’associer une page d’accueil de votre projet revit.

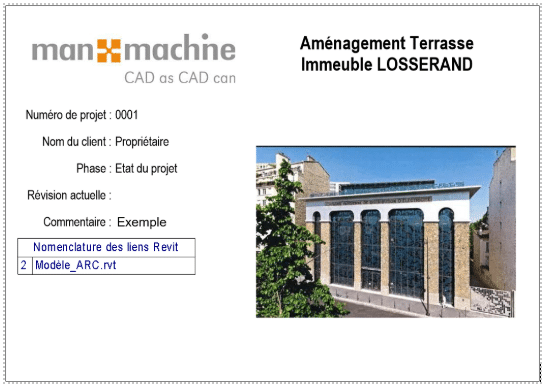

En effet, vous pouvez choisir n’importe quelle vue comme page d’accueil. Il est préférable de choisir une feuille car, elle a l’avantage de pouvoir contenir des libellés d’information de projet comme le nom et l’adresse du projet. Cependant, vous pouvez aussi y associer des nomenclatures comme la liste des liens revit ou des révisions de projet.
Comment créer une famille de feuille ?
Pour créer cette page de garde en tant que feuille, il vous faut créer une nouvelle famille en allant dans : « Fichier » u « Créer » u « Cartouche » et choisir le gabarit « Métrique A4.rft » ou « Métrique A3.rft » selon la taille souhaitée.
Puis, à l’aide des outils de l’onglet « Créer », vous pouvez créer des textes et des libellés pour obtenir les informations du projet.
Ensuite, cliquer sur « Vue », vous pouvez utiliser l’outil « Nomenclature des révisions » pour créer un tableau de révision du projet.
Dans la partie « Insérer », cliquer sur « Importer une image » ou sur « Gérer les images » pour insérer ou modifier une image
Enregistrez et changez la famille dans un projet.
Comment créer et associer la famille de feuille en vue de départ ?
Pour créer une nouvelle feuille dans Revit, allez dans l’onglet « Vue », dans le groupe de fonction « Composition de feuille », cliquez sur « Feuille ».
Dans la boite de dialogue suivant, choisir la famille charger précédemment comme gabarit de départ pour la création de la feuille qui servira de vue de départ.
Pour définir la feuille comme vue de départ de votre projet Revit, allez dans l’onglet « Vue » et dans le groupe de fonction « Gérer le projet » cliquez sur « Vue de départ ».
Dans la boite de suivante, choisissez la feuille précédemment créée.
Nous espérons que cet article vous permettra d’améliorer vos projets dans Revit. Vous pouvez également lire d’autres articles similaires comme : Comment importer une maquette revit dans Anima ALL ?
